Étape 3 — Observation, étude de poste et schémas de flux

Cette étape marque le début de la collecte d’informations sur le terrain. Elle consiste à observer le fonctionnement réel de l’entreprise tel qu’il est aujourd’hui, et à formaliser les éléments qui serviront ensuite à concevoir la future implantation : circulations, liaisons fonctionnelles, données techniques, postes de travail.

À quoi sert cette étape

L’étape 3 est l’une des deux seules étapes du projet où les données sont collectées sur le terrain, dans les conditions réelles d’exploitation — l’autre étant l’étape 4 (métrages). Toutes les étapes suivantes, du plan futur jusqu’au déménagement, travaillent à partir de ces informations. Leur qualité conditionne donc la qualité de tous les livrables du projet.

Cinq sous-disciplines forment un système cohérent et complémentaire. Chacune apporte une lecture différente de la réalité actuelle de l’entreprise et produit un livrable précis qui sera repris dans les étapes suivantes :

• Observation des postes de travail — vous permet de comprendre la réalité terrain de chaque poste et d’identifier les aléas qui pourront être supprimés grâce à la nouvelle implantation. Livre une fiche par poste avec les contraintes ergonomiques, les besoins en énergie et fluides, les aléas observés — données reprises directement à l’étape 4 (métrage) et à l’étape 8 (cahiers des charges).
• Analyse des flux — quantifie les circulations et identifie les circuits principaux à mettre en place dans la nouvelle organisation. Produit une cartographie des flux matières, personnes et informations qui alimente le plan futur de l’étape 6 et le planning de l’étape 11.
• Industrialisation — rassemble les données techniques machines et process à prendre en compte pour les plans et les cahiers des charges. Les fiches techniques produites alimentent directement les étapes 4, 6, 8 et 9.
• Chronométrage — permet d’évaluer les temps standards sur les postes de travail. Cette sous-discipline est optionnelle ; elle s’adresse aux utilisateurs qui veulent aller plus loin dans le recueil d’informations pour améliorer les postes de travail. Les temps mesurés alimentent le planning détaillé de l’étape 11.
• Schémas de proximité et schéma de flux — synthétisent l’ensemble des éléments précédents sous forme graphique. Le schéma de proximité, en particulier, est l’entrée principale de l’étape 6 (plan futur) : c’est lui qui rend la première version du plan d’implantation rapide et efficace, en classant les zones par score de proximité fonctionnelle.

Ces cinq onglets ne sont pas indépendants : ils forment un système. Bâcler un onglet, c’est se priver d’un livrable aval. Une analyse de flux incomplète produit un plan futur sous-optimal ; un schéma de proximité absent produit un plan basé sur l’intuition plutôt que sur la fonction ; une industrialisation négligée produit des cahiers des charges incomplets. La valeur de l’ensemble est nettement supérieure à la somme des parties.

Comment l’utiliser

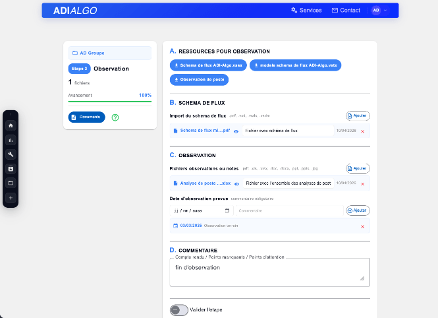

Lorsque vous arrivez sur la page de l’étape 3, vous accédez à un écran organisé en quatre blocs : les ressources pour l’observation (boutons bleus en haut), le bloc Schéma de flux pour importer le schéma une fois réalisé, le bloc Observation pour importer les fichiers d’analyse de poste, et la zone des dates d’observation prévues sur le terrain. Le bloc commentaire et le bouton de validation se trouvent en bas de page comme pour les autres étapes.

Téléchargez les trois ressources mises à disposition en haut de la page. La première est le modèle Visio « Schéma de flux ADI-Algo » qui contient la trame graphique pour formaliser votre schéma de flux et vos schémas de proximité. La deuxième est le fichier des gabarits Visio à associer au modèle. La troisième est le fichier Excel « Observation de poste » qui contient les supports structurés pour les cinq sous-disciplines de cette étape.

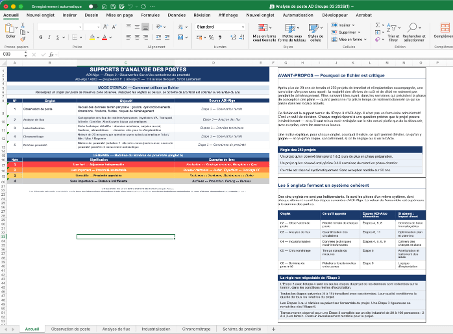

Le fichier Excel d’observation de poste mérite une attention particulière. Il est composé de cinq onglets — Observation de poste, Analyse de flux, Industrialisation, Chronométrage, Schéma de proximité — qui forment un système cohérent. Le premier onglet (Accueil) explique le mode d’emploi du fichier et la philosophie de la démarche. Lisez-le avant d’aller sur le terrain : il vous expliquera quoi observer dans chaque sous-discipline et avec quel niveau de détail.

Allez sur le terrain. C’est là que se joue l’essentiel de l’étape 3 : vous ne pouvez pas remplir ces fiches depuis votre bureau, ni en interrogeant les responsables. Vous devez voir, mesurer, observer, prendre des notes et des photos directement aux postes de travail, dans les zones de production, dans les circulations. Pour un site industriel de 20 à 100 personnes, comptez deux à quatre jours de terrain pour une étape 3 complète. C’est un investissement qui sera largement rentabilisé sur la suite du projet.

Une fois les observations terrain réalisées, formalisez vos schémas de flux et de proximité dans Visio en utilisant le modèle et les gabarits ADI-Algo. Si vous préférez utiliser un autre outil graphique, vous le pouvez : ce qui compte, ce n’est pas le formalisme exact, c’est que les schémas de flux et de proximité soient effectivement réalisés. Sans eux, la conception du futur plan à l’étape 6 partira d’une page blanche au lieu de partir d’une synthèse structurée.

Une fois vos documents prêts, importez-les dans ADI-Algo. Le bloc « Schéma de flux » accepte les fichiers PDF, Visio (vsd, vsdx, vsdm). Le bloc « Observation » accepte les fichiers Excel, Word, PDF et images (utile pour joindre les photos prises sur le terrain). Renseignez ensuite les dates d’observation prévues — vous pouvez en saisir plusieurs si vos observations s’étalent sur plusieurs jours ou plusieurs sessions, ce qui est généralement le cas.

Lorsque vos imports sont terminés et que les dates de terrain sont bien renseignées, complétez le commentaire dans le bloc Compte rendu en notant les points marquants observés, les surprises, les décisions prises sur place. La barre d’avancement est un indicateur de remplissage : elle progresse à mesure que vous renseignez les différents éléments de l’étape et passe à 100 % au moment où vous validez l’étape. Activez le bouton « Valider l’étape » et passez à l’étape 4.

Bonnes pratiques et points de vigilance

• Ne bâclez jamais cette étape — elle se paie sur tout le reste du projet. L’étape 3 et l’étape 4 sont les deux seules étapes du projet où les données sont collectées dans la réalité du site, en conditions d’exploitation. Toutes les étapes suivantes (5 à 15) travaillent avec ces données. Si elles sont incomplètes ou imprécises, vous devrez le payer plus tard, soit en retours sur le plan futur, soit en surcoûts au moment des travaux, soit en problèmes d’organisation à la mise en service. C’est la règle non négociable de cette étape.
• Allez sur le terrain — pas dans les bureaux. Vous ne pouvez pas remplir ces fiches en interrogeant les responsables d’atelier ou en consultant les plans existants. Il faut voir, observer, écouter, mesurer, prendre des photos. Les écarts entre la réalité terrain et la perception qu’en ont les bureaux sont quasi systématiques, et ce sont précisément ces écarts qui font dérailler les projets si on ne les détecte pas en amont.
• Lisez l’onglet Accueil du fichier Excel avant de partir. Ce premier onglet explique pourquoi chacune des cinq sous-disciplines est utile, et avec quel niveau de précision il faut observer. Il vous évitera de perdre du temps sur le terrain à vous demander si vous notez la bonne chose ou pas.
• Respectez les conventions de notation du fichier Excel sans exception. Chaque onglet du fichier d’observation est construit autour d’une convention précise (échelles de notation, codes, nomenclatures). La tentation de « renverser une échelle pour qu’elle soit plus intuitive » ou de « noter par défaut quand on ne sait pas » est réelle — il faut y résister. Une convention non respectée fausse les exploitations ultérieures du fichier dans les étapes 4, 6 et 11, et oblige à tout recommencer. En cas de doute sur une notation, laissez la case vide plutôt que de mettre une valeur par défaut : une case vide est honnête, une valeur par défaut fausse les calculs.
• Prenez beaucoup plus de photos que vous ne croyez en avoir besoin. Une fois rentré au bureau pour formaliser vos schémas de flux à l’étape 6, vous serez heureux de pouvoir revenir aux photos pour vérifier un détail dont vous ne vous souvenez plus. Photographiez les postes de travail, les flux, les contraintes physiques (poteaux, dénivelés, hauteurs sous plafond), les équipements, les zones de stockage, les accès et les circulations. Une photo prise en cinq secondes sur le terrain peut vous éviter une heure de doute trois semaines plus tard.
• Le chronométrage est optionnel — n’y consacrez du temps que s’il a une utilité claire. Si votre projet vise principalement un transfert sans changement majeur de l’organisation des postes, le chronométrage n’est pas indispensable. En revanche, s’il s’agit d’une réimplantation industrielle où vous comptez optimiser les temps de cycle ou supprimer des aléas, alors le chronométrage devient un investissement rentable.
• Le schéma de flux n’est pas une option, c’est le préalable du plan futur. Sans schéma de flux et schéma de proximité, l’étape 6 (plan futur) partira d’une page blanche et vous devrez improviser des choix d’implantation qui auraient pu être éclairés par les données terrain. Tous les schémas de flux ne sont pas beaux ; ils n’ont pas besoin de l’être. Ils ont besoin d’exister.
• Visio n’est pas obligatoire — un autre outil graphique convient. ADI-Algo fournit le modèle et les gabarits Visio parce que c’est l’outil que connaît la majorité des utilisateurs en environnement Microsoft, et parce qu’il permet à un ingénieur-conseil ADICI de prendre la main facilement en cas de besoin. Mais si vous travaillez habituellement avec un autre outil graphique (Lucidchart, draw.io, Miro, etc.), vous pouvez l’utiliser. L’essentiel est que les schémas existent et soient compréhensibles.

À l’issue de cette étape, vous disposez d’une vision documentée du fonctionnement actuel de votre entreprise et des liaisons fonctionnelles à conserver ou à mettre en place. L’étape 4 prolongera ce travail de terrain par le métrage précis de l’existant : équipements, machines et immobilier.
